21:34 Диагностика светильника Cetus 2 |

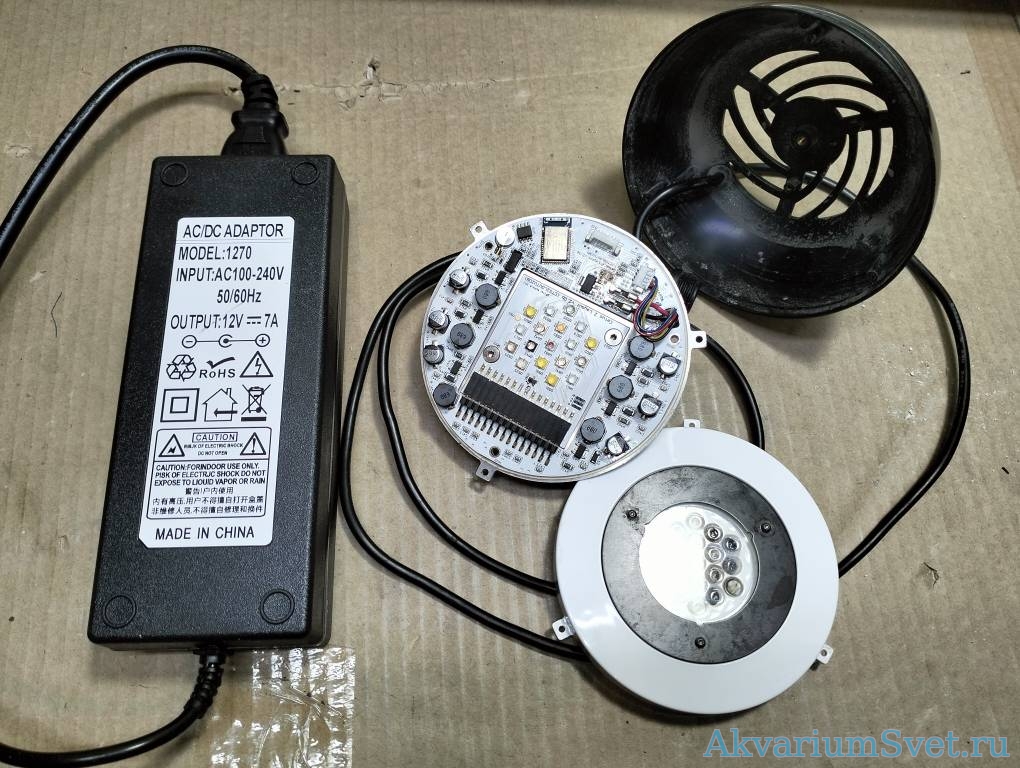

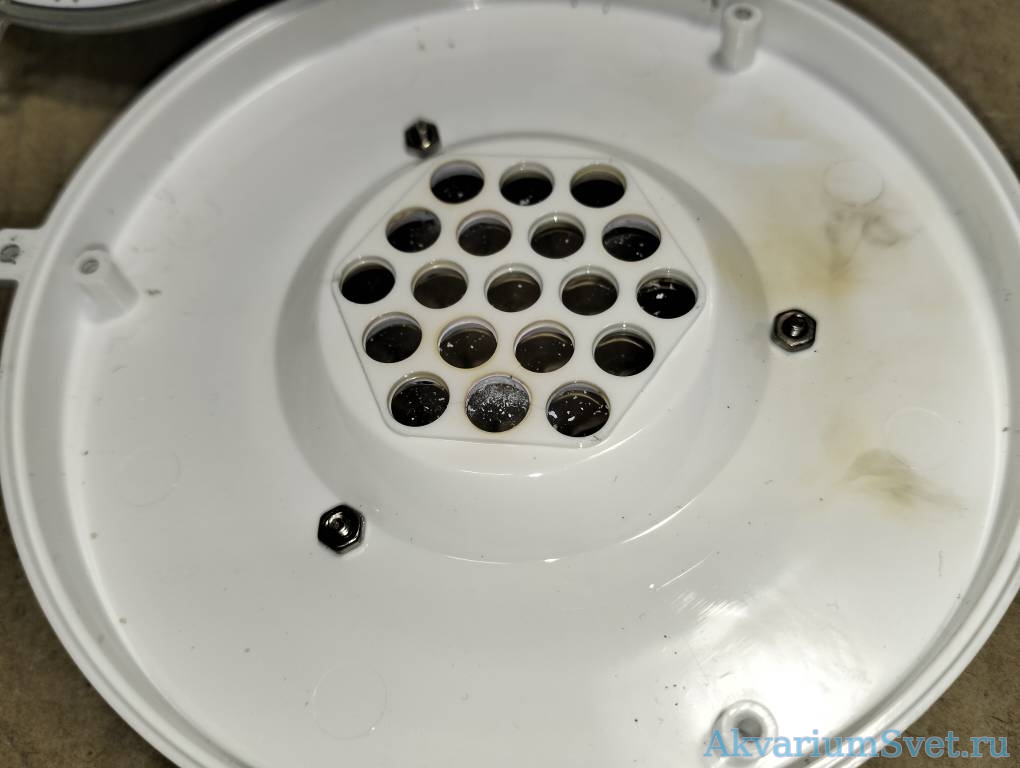

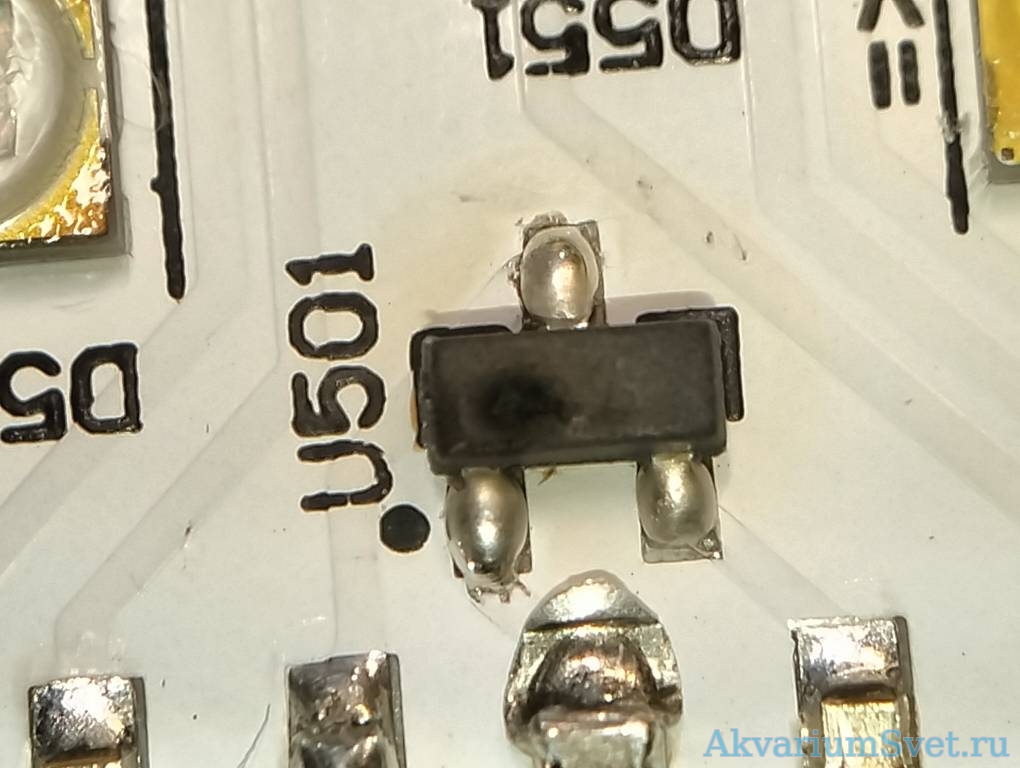

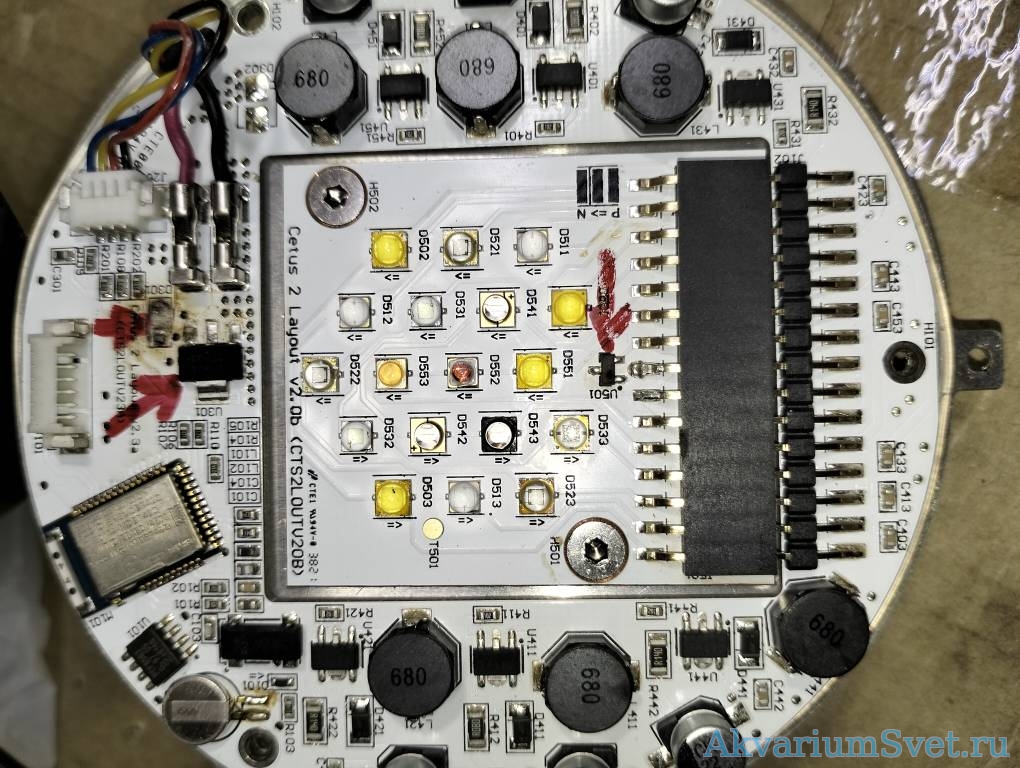

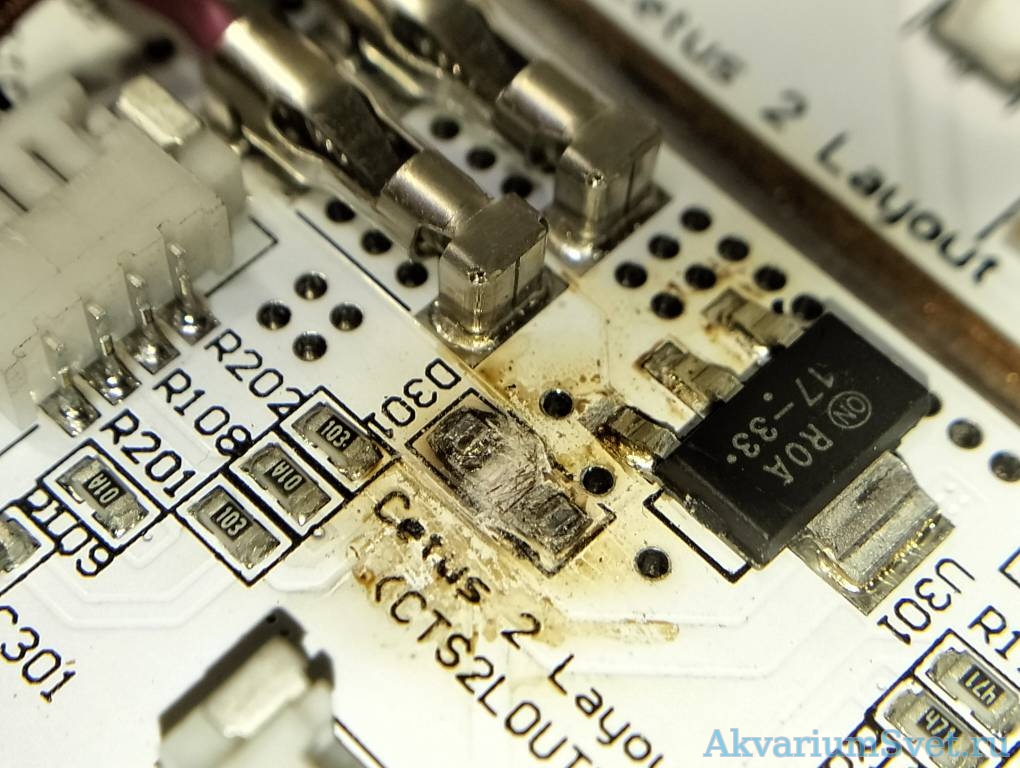

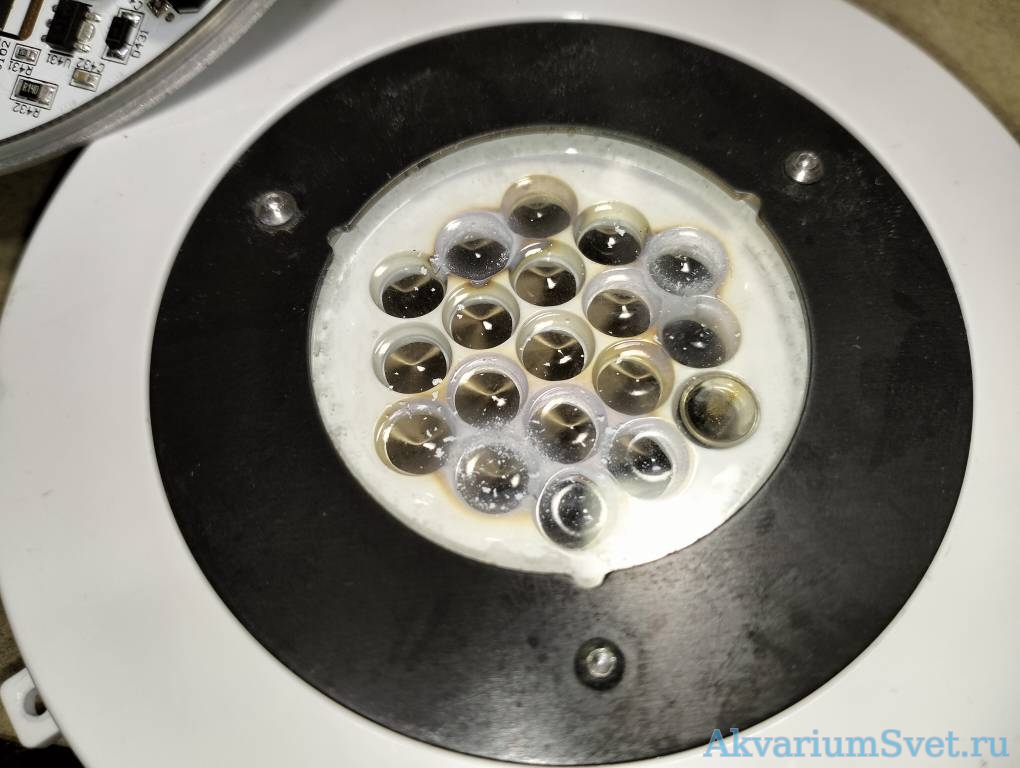

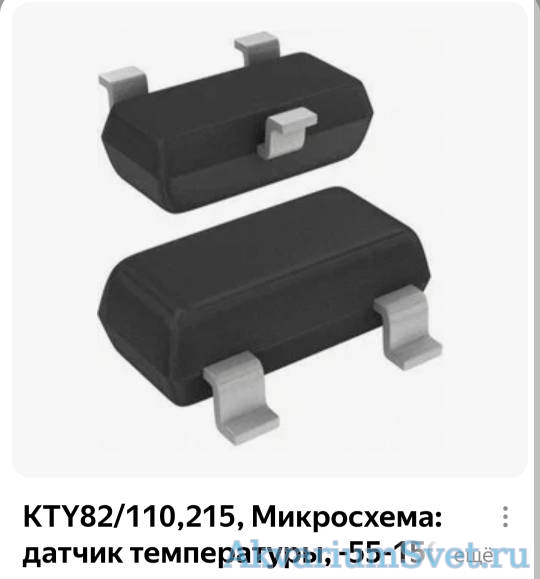

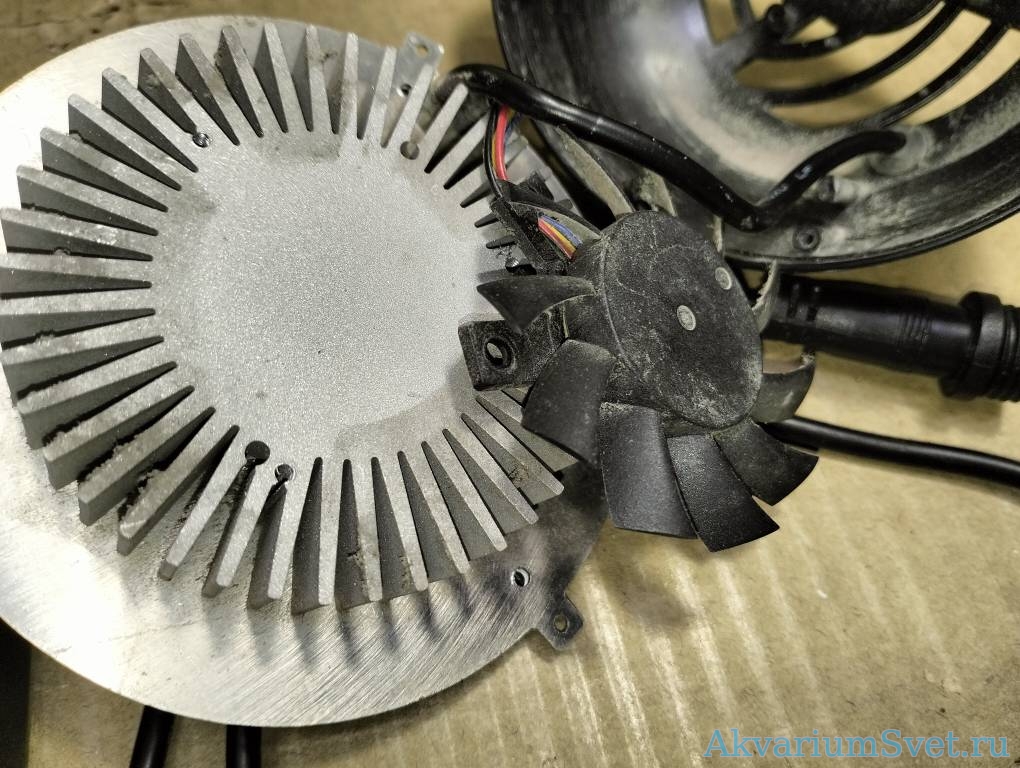

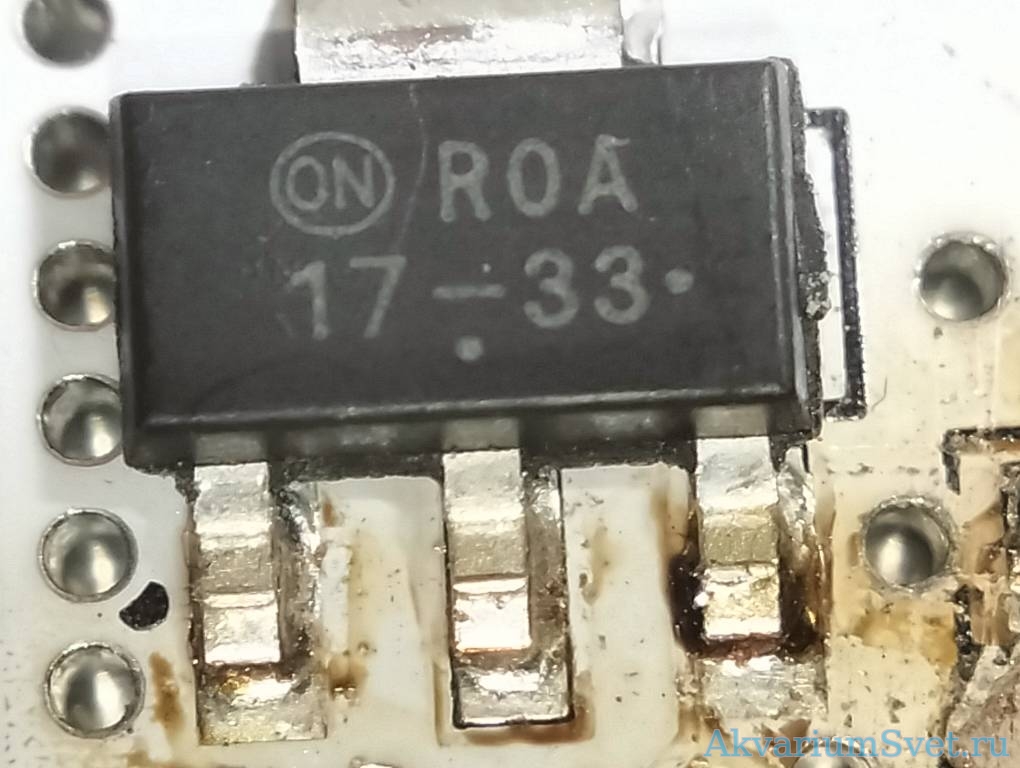

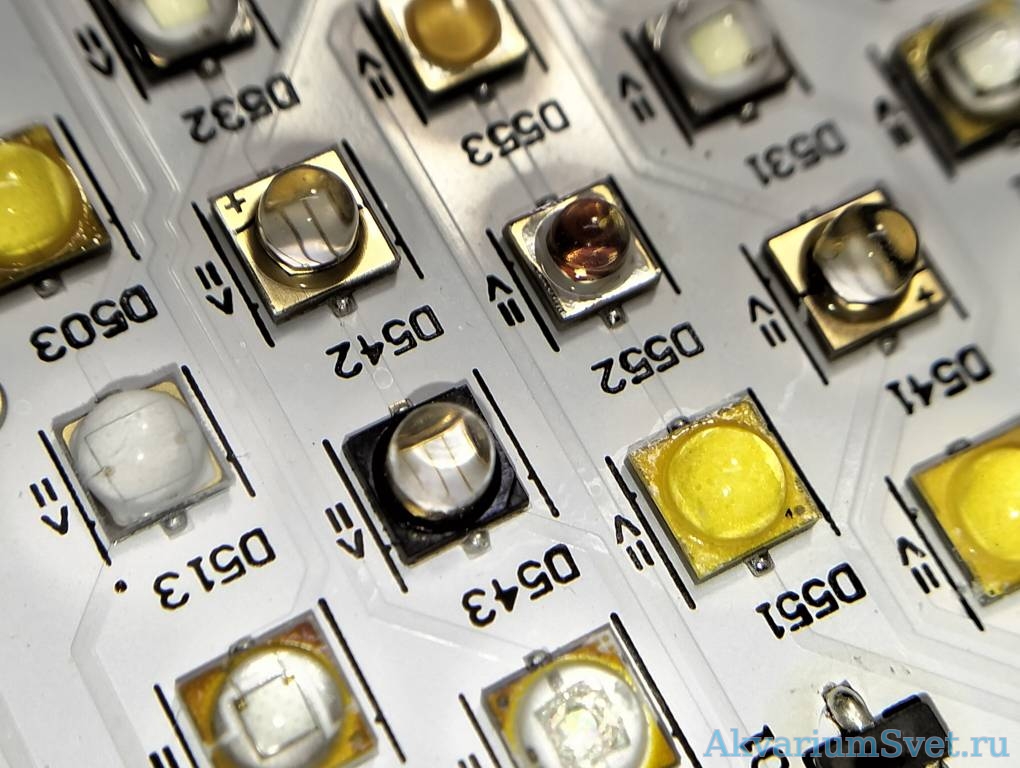

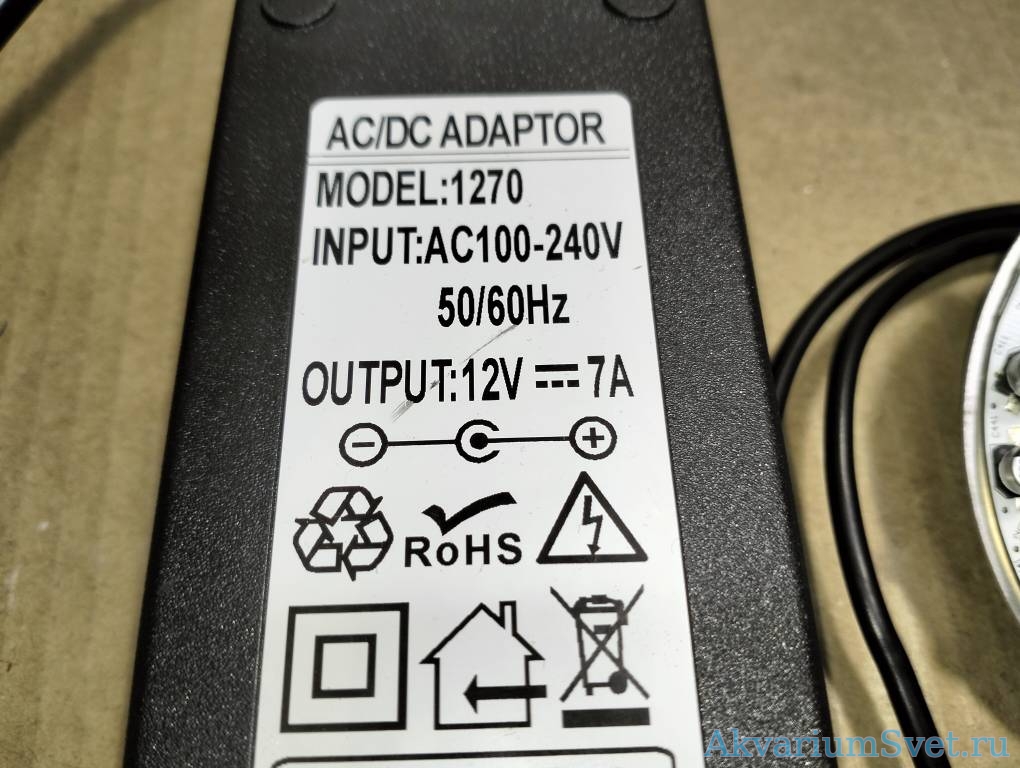

| Был скачок напряжения — сгорел блок питания и (как минимум) три детали на плате светильника. Светильник привезли на ремонт в разобранном виде.  Результаты предварительной диагностики я отметил красными стрелками.  Деталь под номером D301 выгорела во время скачка напряжения. Скорее всего это входной защитный диод. Номинал диода неизвестен, так как он отсутствует на плате. Клиент предположил, что если вместо него впаять новый диод, то светильник снова будет работать. Но к сожалению сгорел не только он, но и стоя́щая рядом микросхема стабилизатора напряжения.  Вот эта микросхема. Прозвонка мультиметром показала замыкание на всех её выводах.  Также подозрительно выглядела и вот эта неопознанная деталь. Слева на детали видно подгоревшее пятно.  Возможно, что это датчик контроля температуры, так как установлена эта деталь вблизи светодиодной сборки.  Участок платы со светодиодами.  Это уже новый блок питания, а старый во время скачка напряжения вышел из строя и успел пропустить на вход светильника напряжение выше нормы. Из-за перенапряжения сгорела микросхема и своим замыканием спалила входной защитный диод.  Радиатор и вентилятор светильника Cetus 2.  Накладка с линзами (лицевая часть).  Накладка с линзами (изнанка). Сгоревшие детали оставили следы на пластике.  Я не стал подбирать наугад сгоревшие детали и ремонтировать светильник. Да и нет никакой гарантии, что микросхема контроллера светильника осталась целой. А вот драйверы и светодиоды скорее всего выжили. Возможно данная информация пригодится мастерам, которые столкнутся с такой же поломкой данного светильника. |
|
|
